씨엠알아이티(주)는 각종 내진보강공법에 대한 꾸준한 연구 및 기술개발을 통하여 내진/제진/면진공법 등 다양한 내진보강공법을 개발하고 있으며, 개발된 기술과 타기술들에 대한 신뢰성있는 설계를 위해 국내·외를 비롯한 각종 설계 관련 자료 및 논문들을 분석하여 최적의 기술 및 설계 알고리즘의 습득·개발에 힘쓰고 있습니다.
기술과 설계, 즉 Software와 Hardware가 완벽히 결합된 통합내진보강 설계시스템을 갖춰 공법선정에서 최종단계인 설계까지 모든 내진보강 관련업무를 일괄처리함으로써 합리적이고 경제적인 내진보강 업무를 수행하고 있습니다.

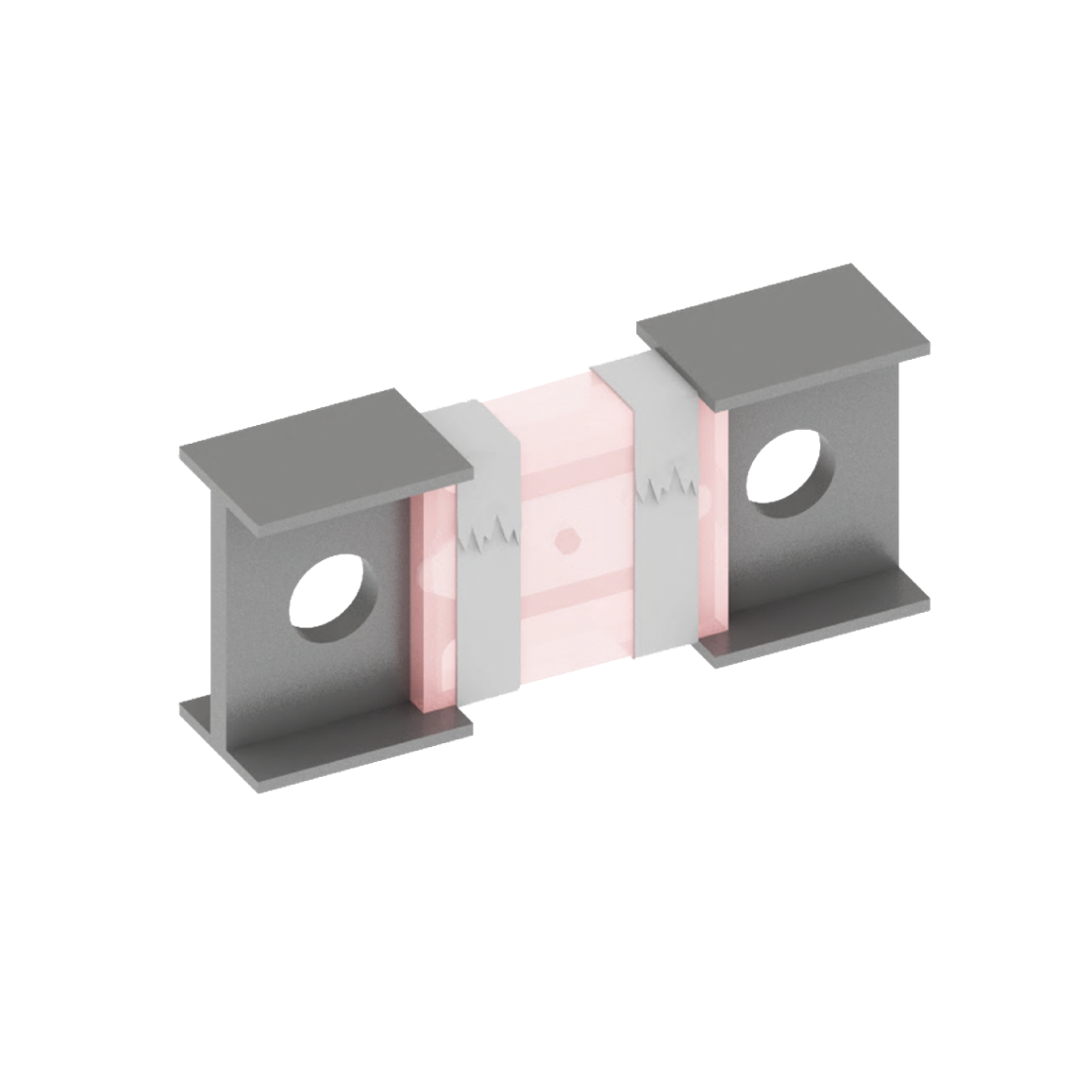

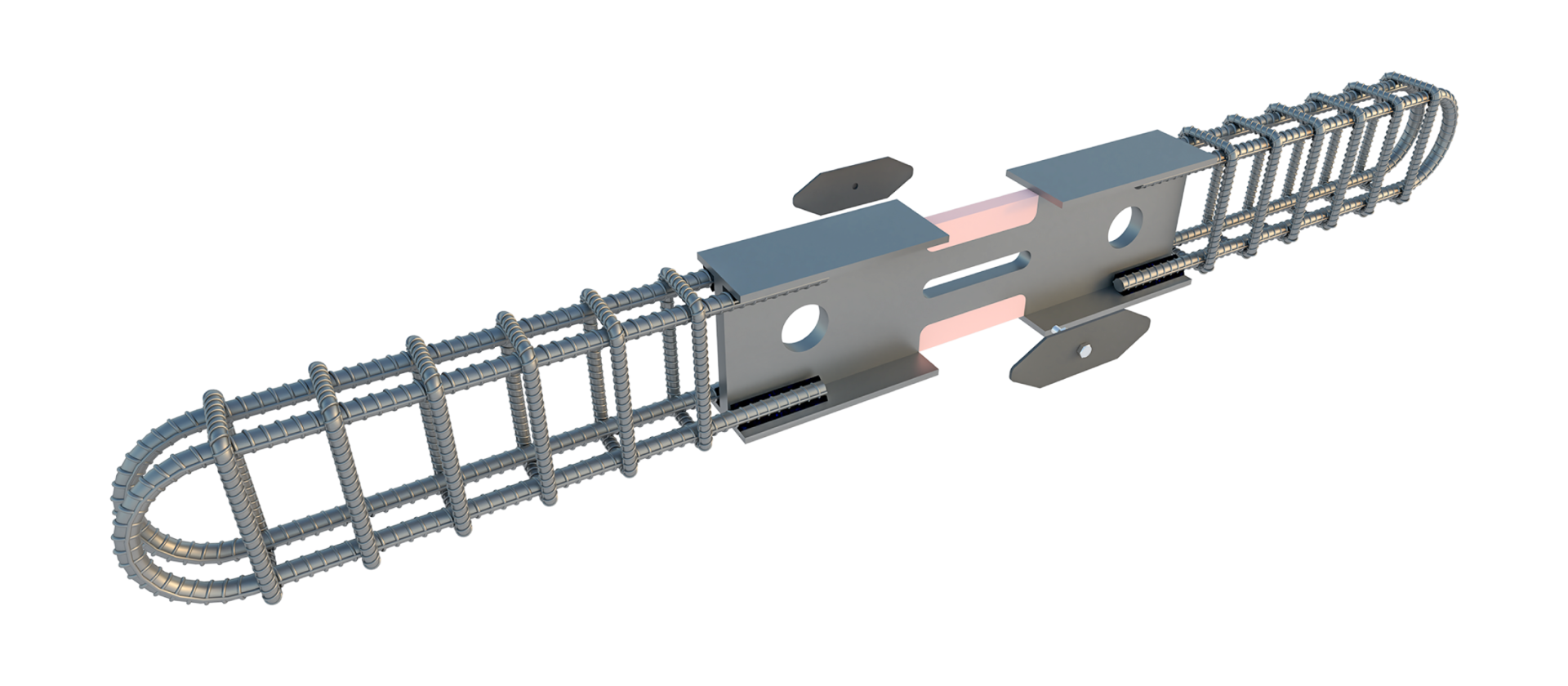

LSDamper 제진시스템
특허 제 10-1527600호
슬릿강재댐퍼 (신축구조물 내진성능향상)
연결보 내에서 휨모멘트가 거의 발생하지 않고, 최대전단 변형이 발생하는 연결보 중앙부에 설치되어 수평하중의 감쇠효율을 극대화 할 수 있는 전단 항복형 제진장치
간편한 현장시공성 → 공장제작, 현장설치
골조물량 감소 → 원가절감 효과
친환경 공법 → 습식공정 최소화
지진력 감쇠효과 → 효율적인 설계
편리한 유지관리 → 별도의 유지관리 불필요
생애주기비용 절약 → 간단한 교체 보수

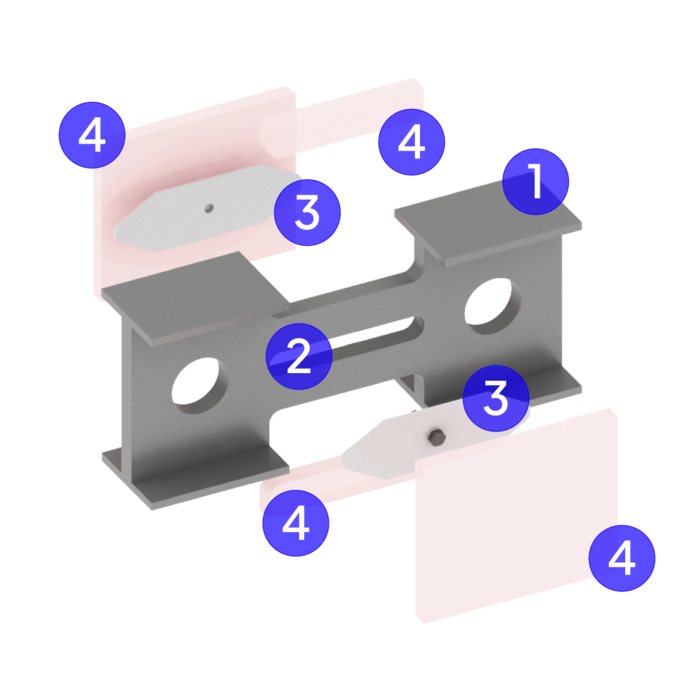

슬릿강재부재
슬릿구멍
슬릿변위 공간확보판
슬릿변위 공간확보재(압축스티로폼)
LSDamper는 공장에서 제작, 완성된 댐퍼를 현장에서 간단하게 설치하는 공정으로 시공이 간편하여 기존 골조공사 공기에 영향을 주지 않습니다.
시공순서

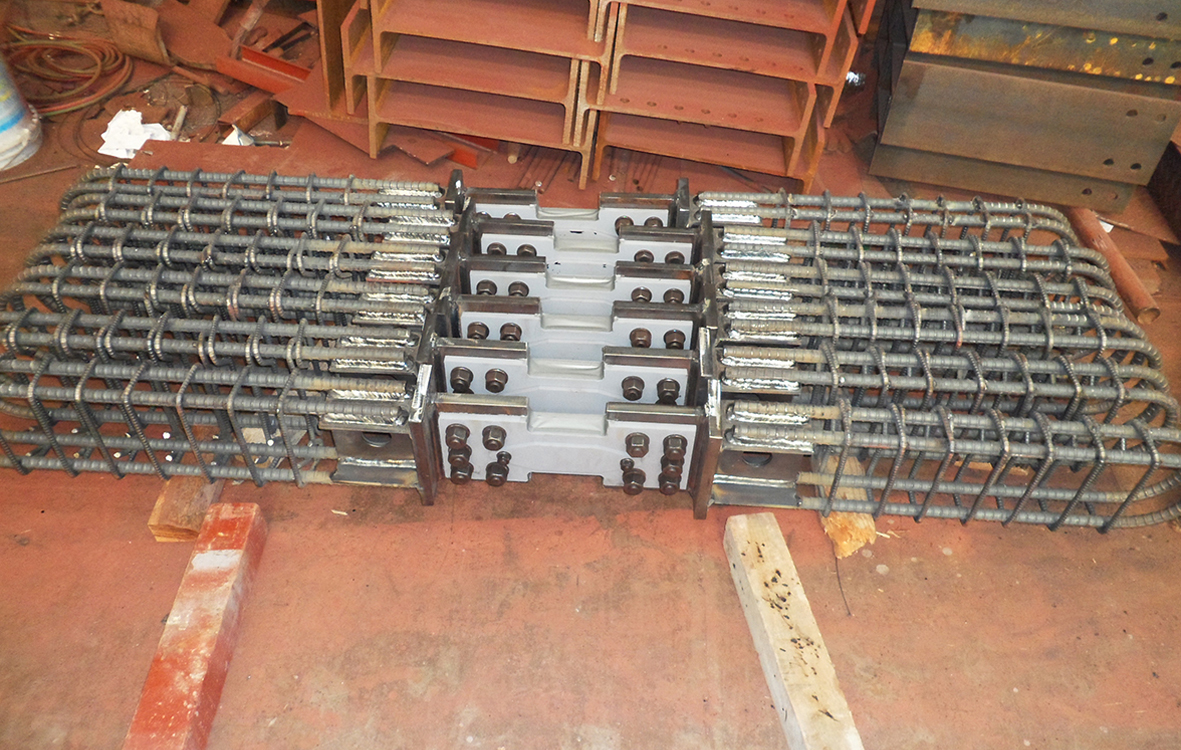

1. 댐퍼 공장 선 제작
2. 자제 현장반입 및 검사
3. 거푸집 설치 및 철근 배근

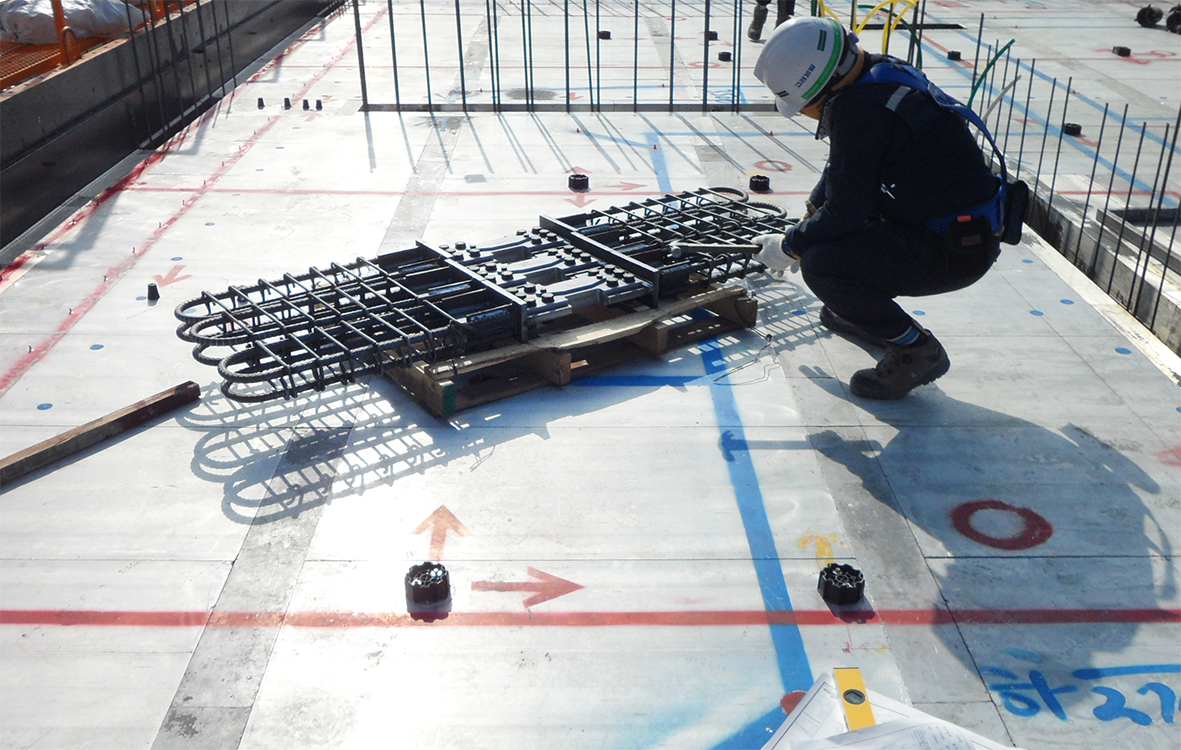

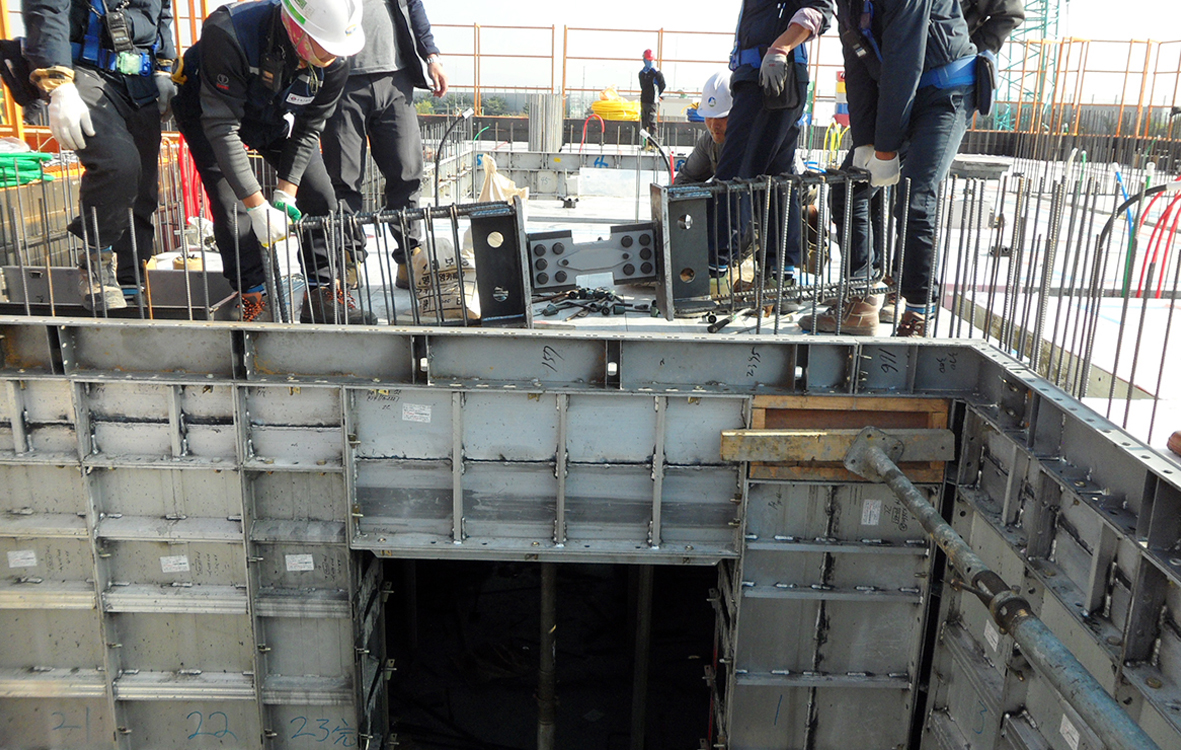

4. 댐퍼 설치 및 콘크리트 타설
1. 댐퍼 공장 선 제작
2. 자제 현장반입 및 검사
3. 거푸집 설치 및 철근 배근
4. 댐퍼 설치 및 콘크리트 타설
ACM철골프레임 내진보강공법
특허 제 10-1845078호
유동식 연결부재가 구비된 내진보강용 철골프레임 및 이를 이용한 내진공법 (기존구조물 내진성능향상)
유동식 연결부재가 내진보강용 철골프레임과 보강대상 구조물 사이의 접합부에 더욱 견고하게 연결되어 내진성능 향상은 물론 시공성을 높일 수 있는 내진보강공법
간편한 현장시공성 → 접합부의 유동적인 설치
무수축 모르타르 타설 → 용접부 부식 방지 및 내력향상
X형 브레이스 형태 적용 → 강성증가에 의한 보강량 감소
사전 공장 제작 진행(약 8일) → 공사기간 단축

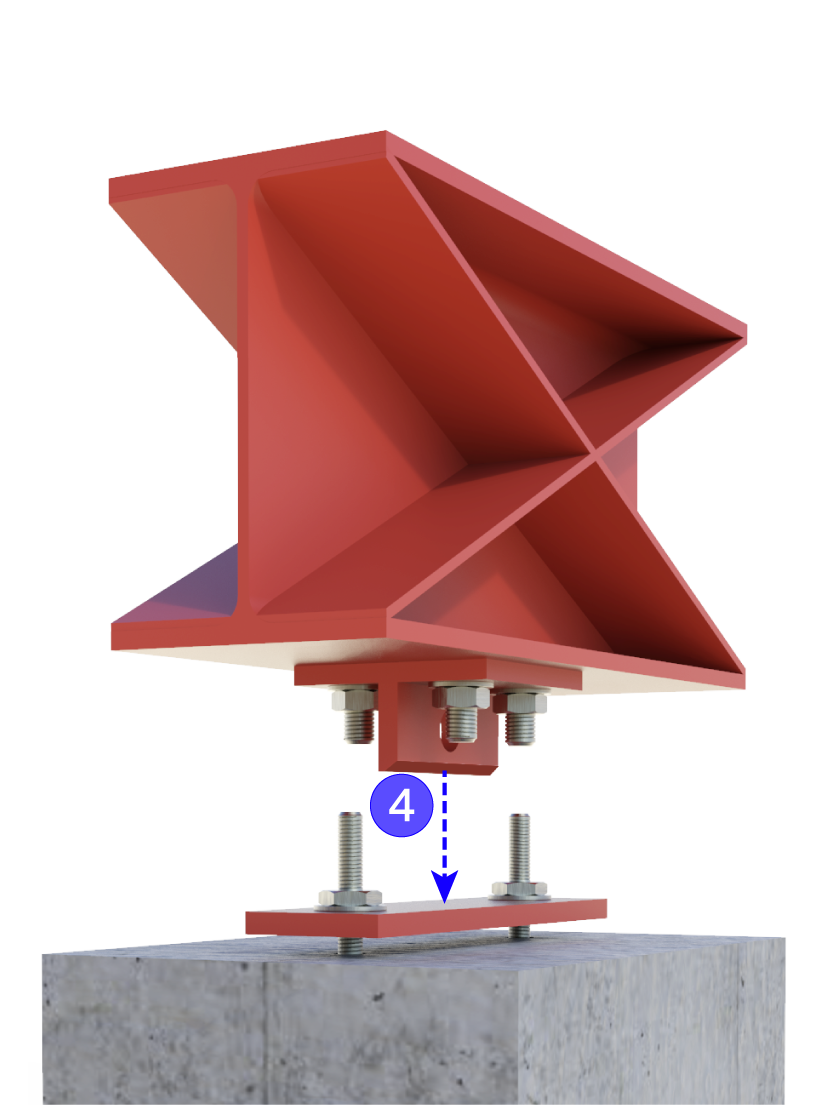

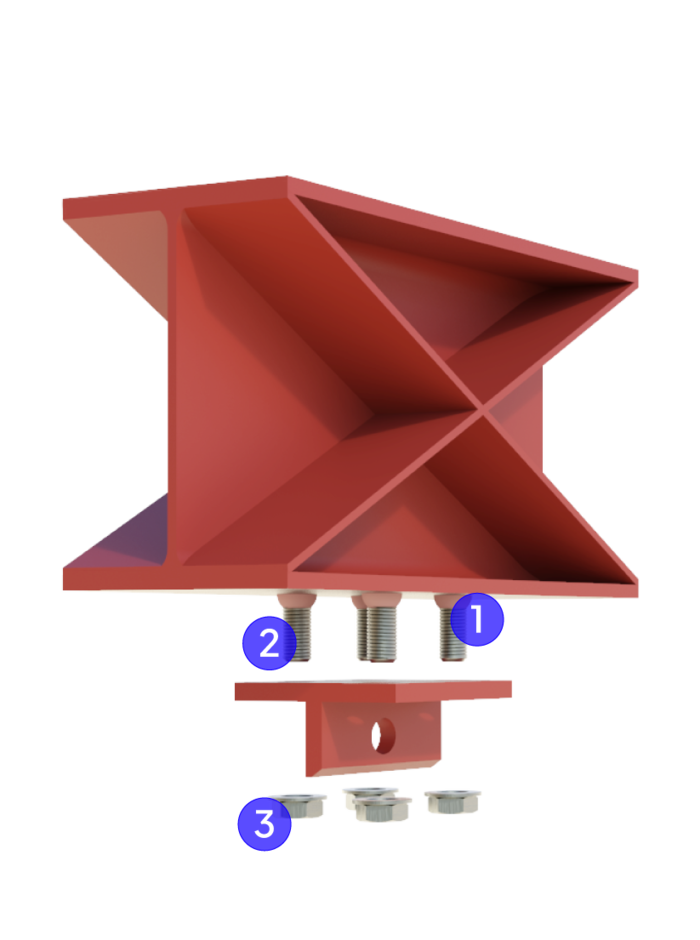

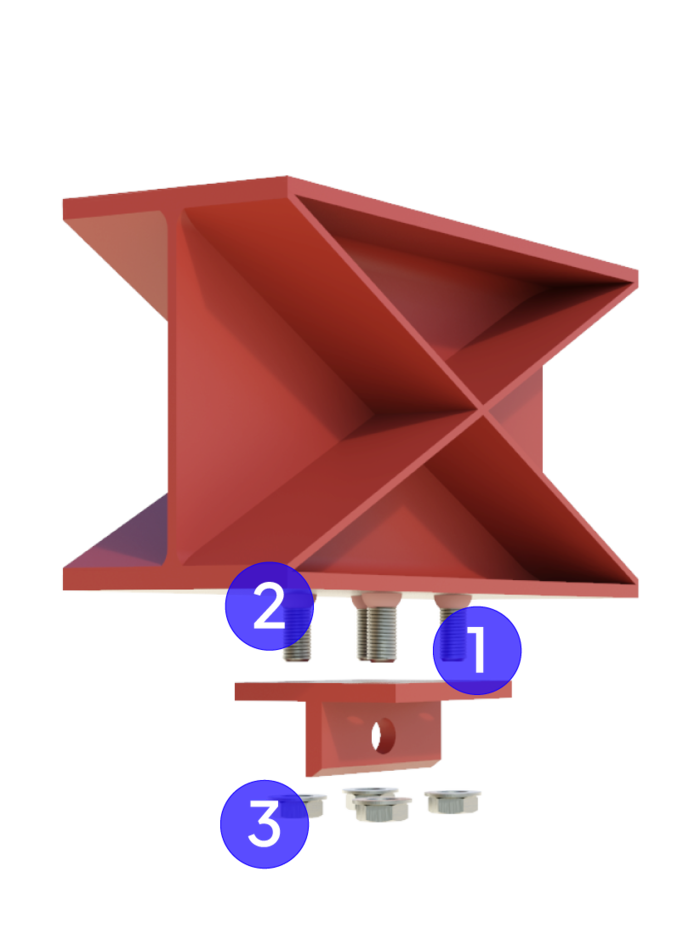

그루브용접(온둘레용접)
연결볼트
너트 체결
그루브용접

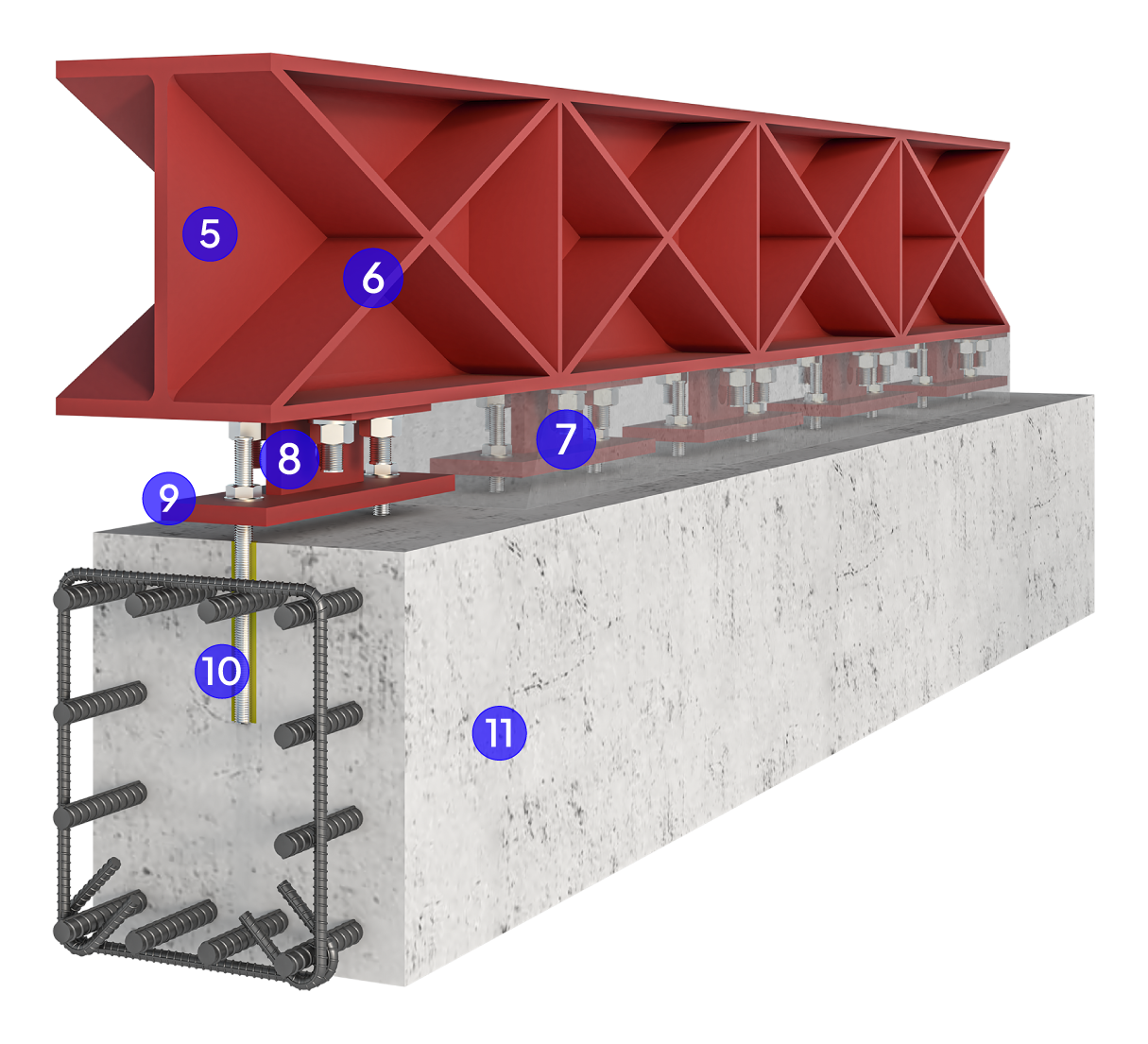

철골프레임
X형 브레이스
고강도 무수축 모르타르
연결부재
앵커플레이트
앵커볼트
기존구조체
ACM 철골프레임은 유동적인 접합부로 기존구조체 철근 위치의 영향을 받지 않아 설치가 수월하고 신속하여 전체공기를 단축 시킬 수 있는 공법입니다.
시공순서

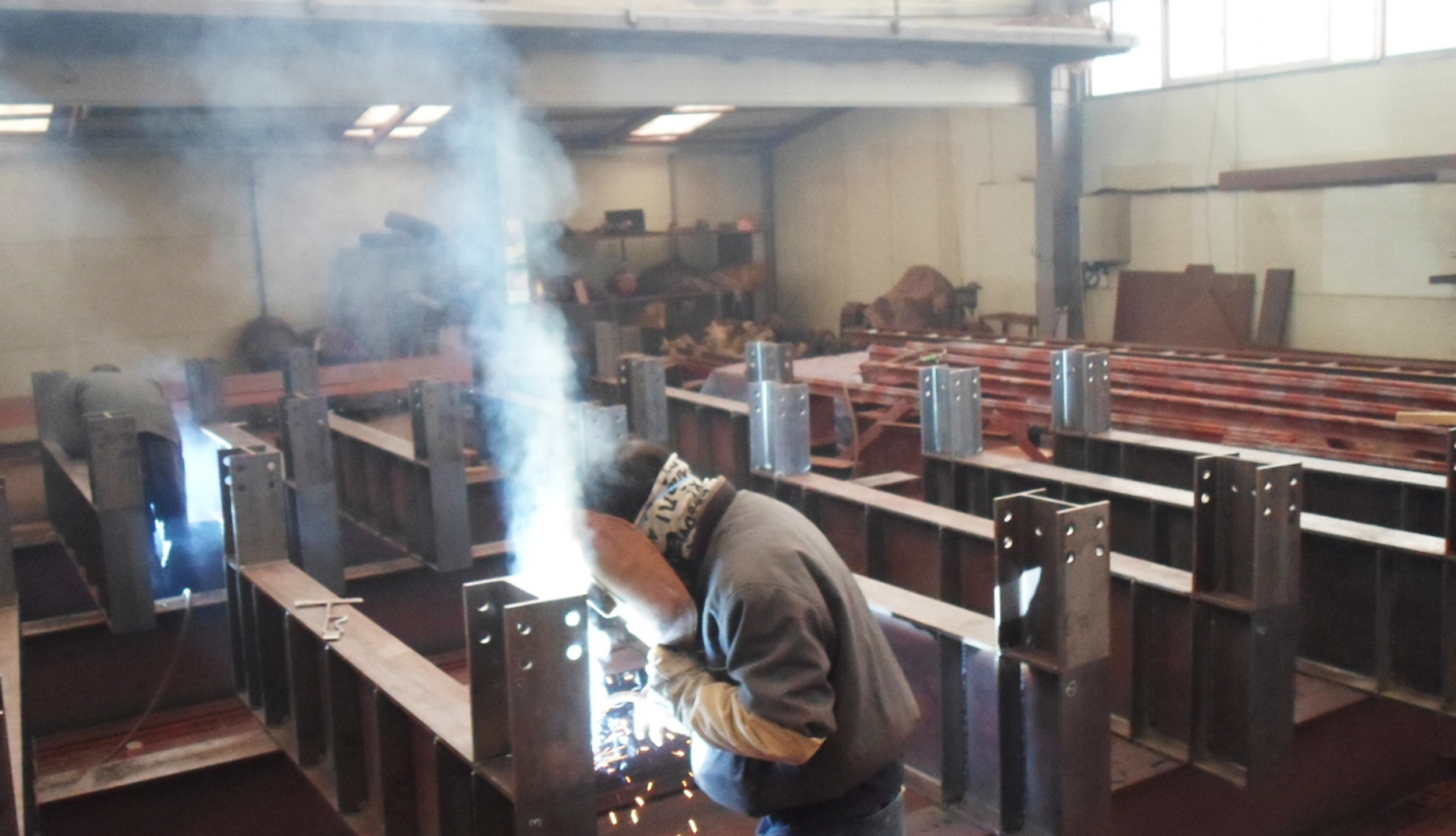

1. 철골프레임 공장 선 제작

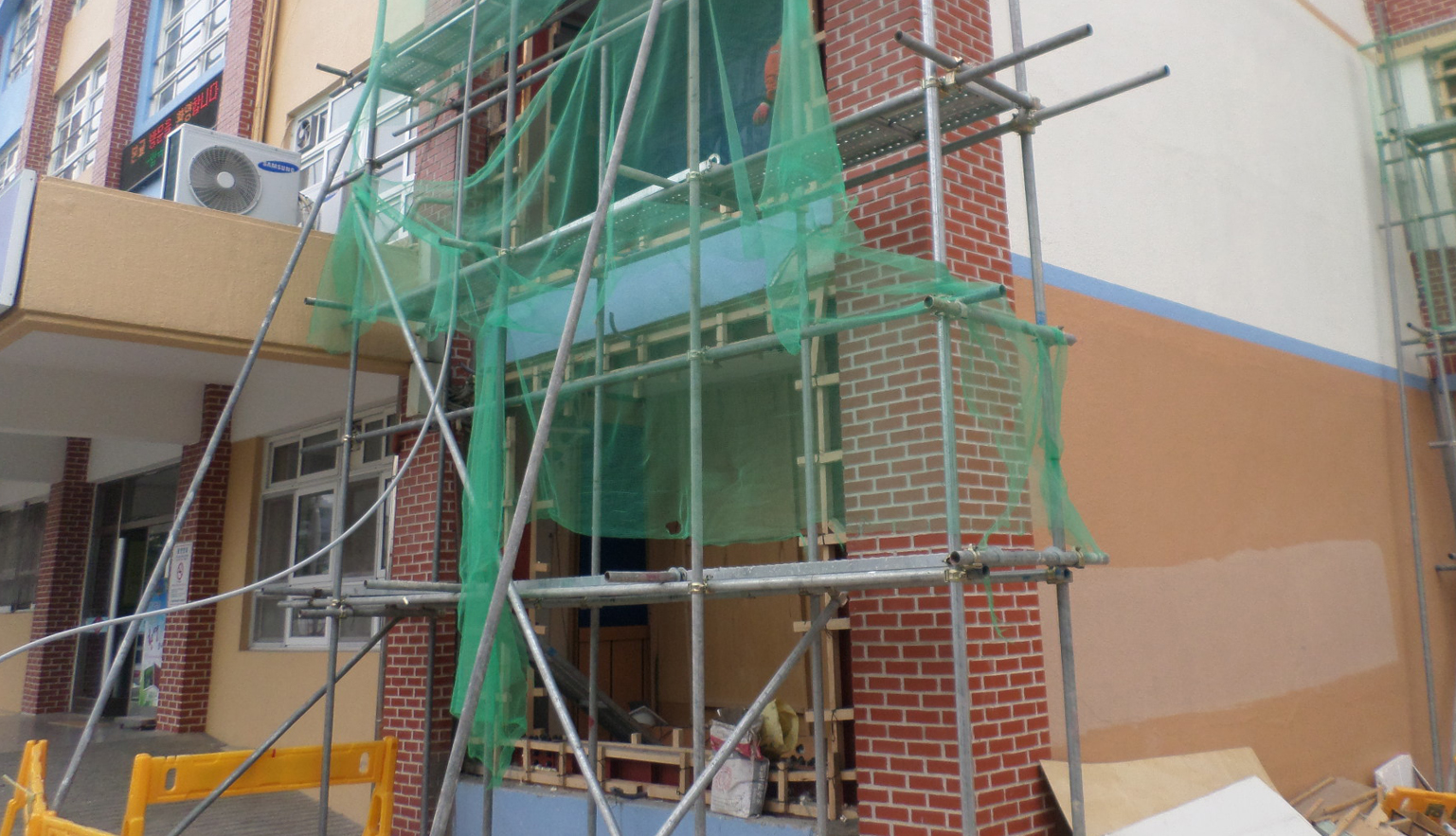

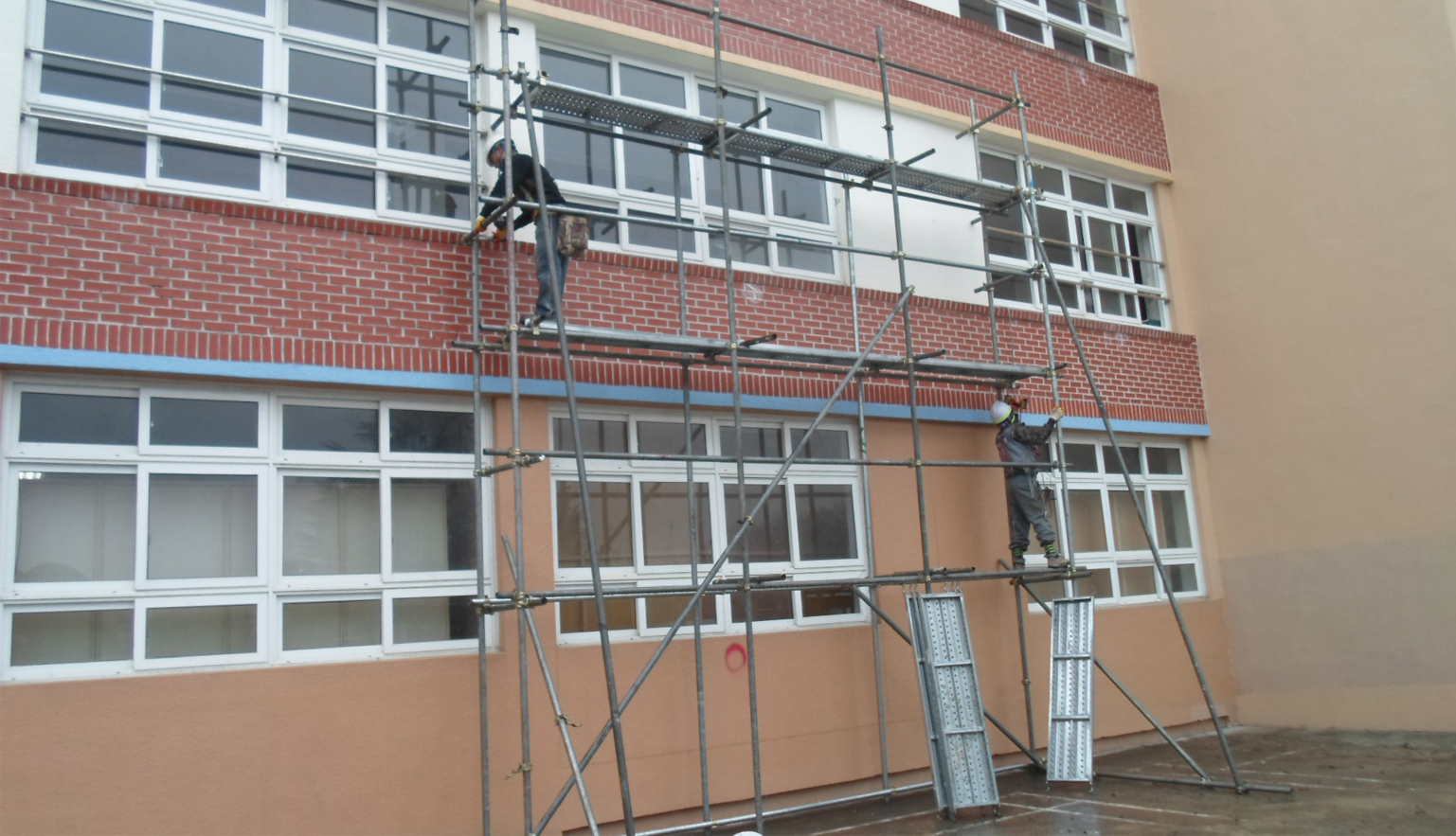

2. 보양 및 비계 설치
3. 기존 마감재 철거 및 면처리

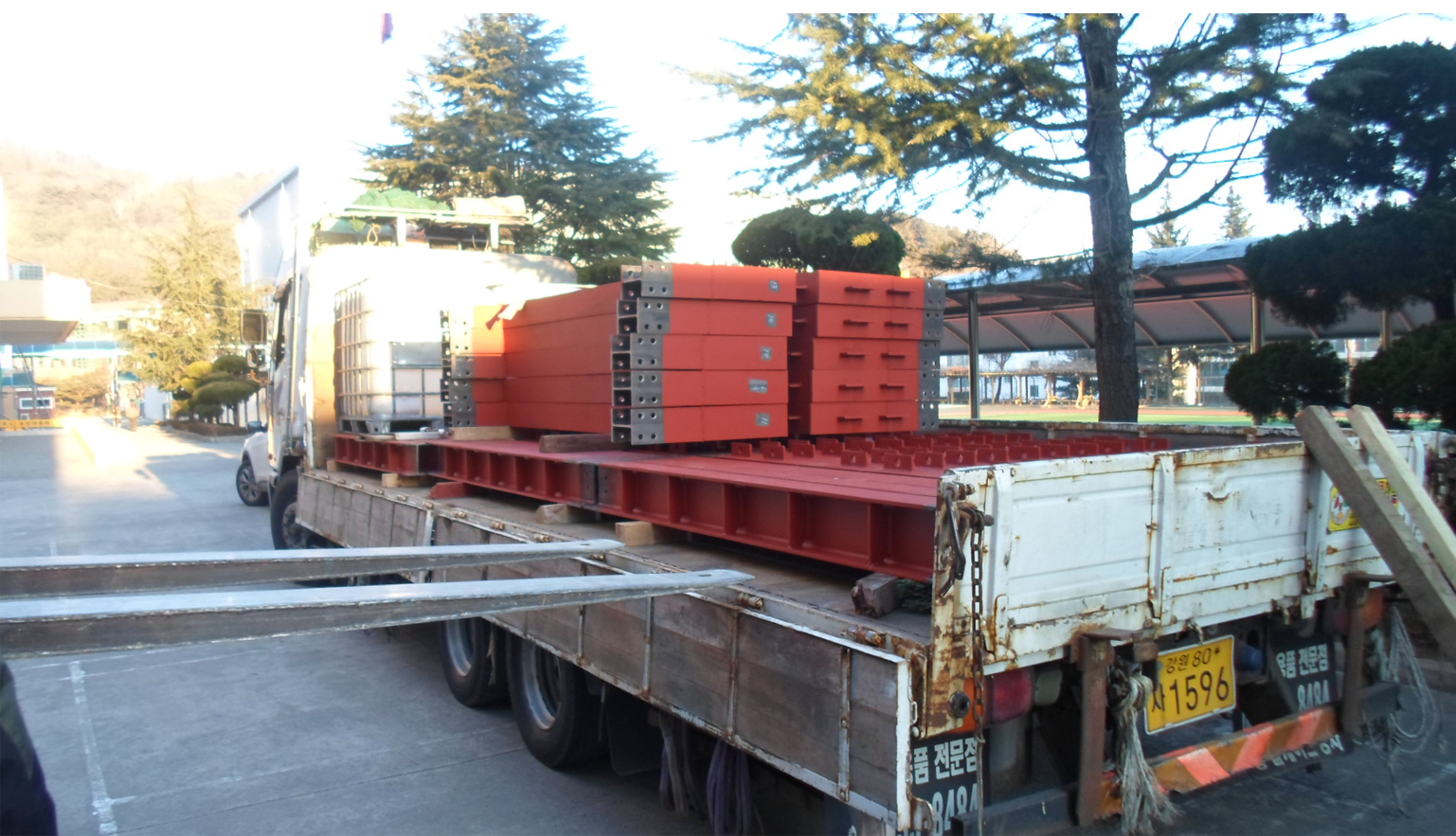

4. 자제 현장반입 및 검사
5. 철골프레임 설치
6. 거푸집 설치 및 모르타르 타설

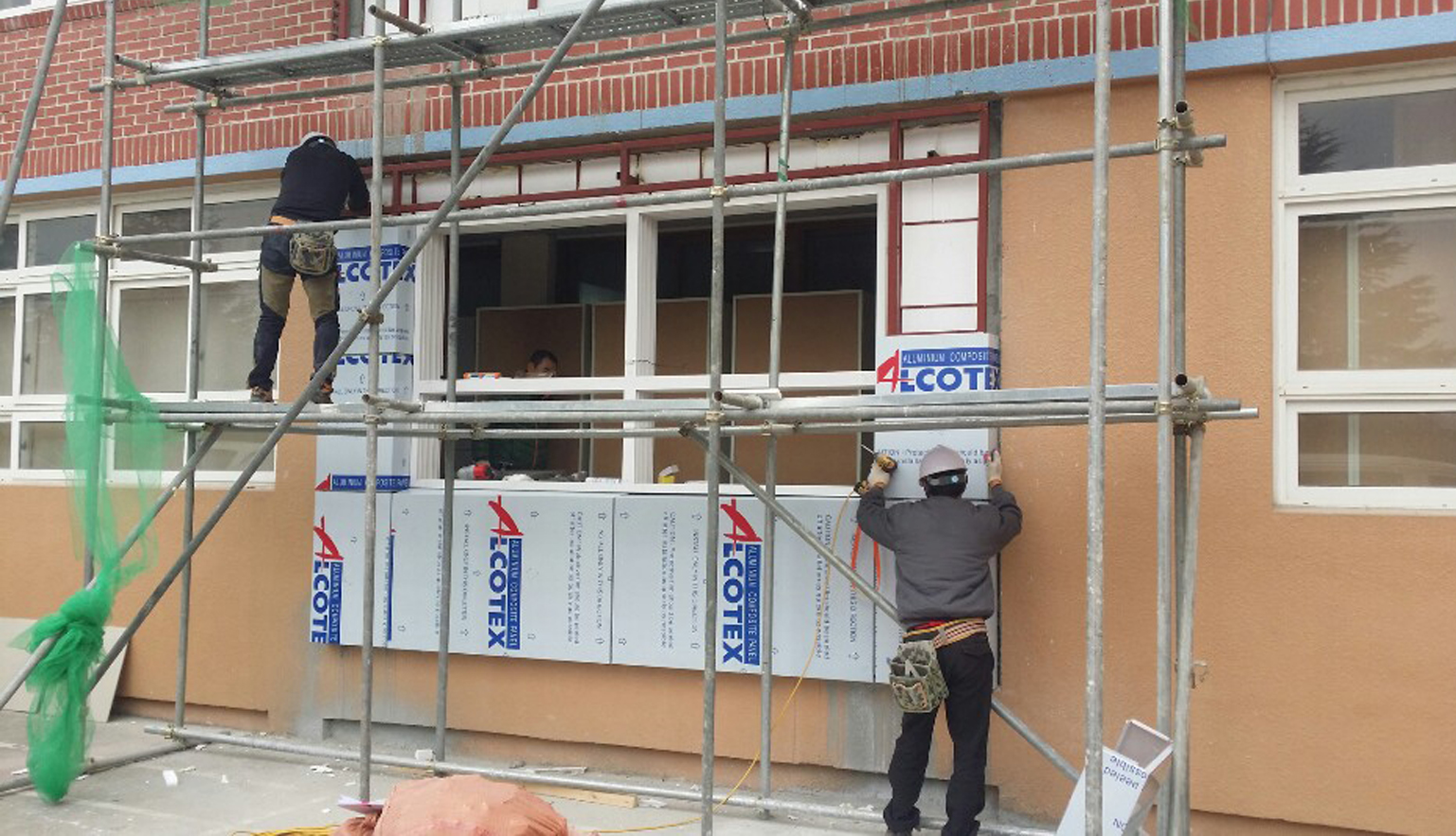

7. 마감재 설치

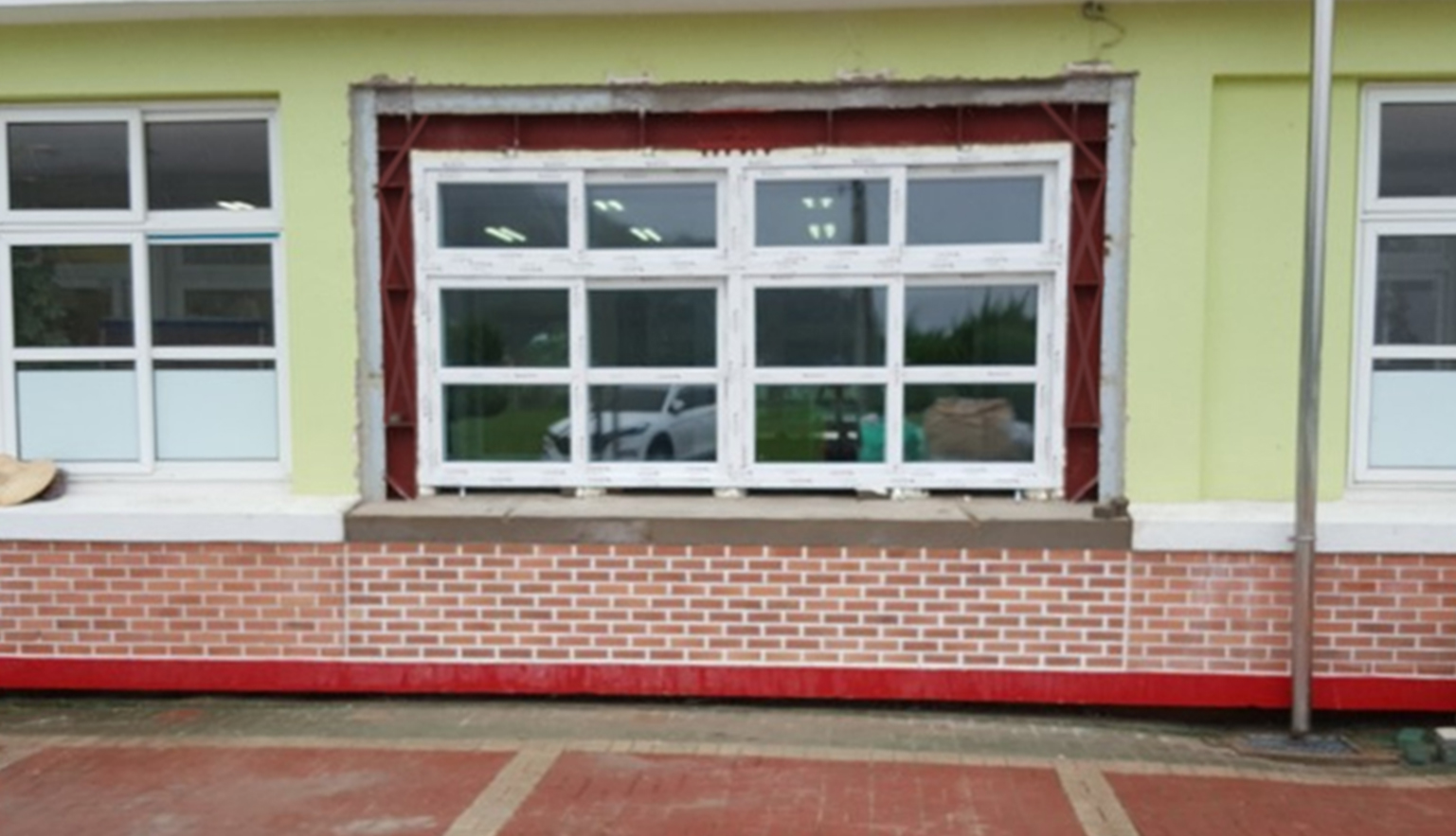

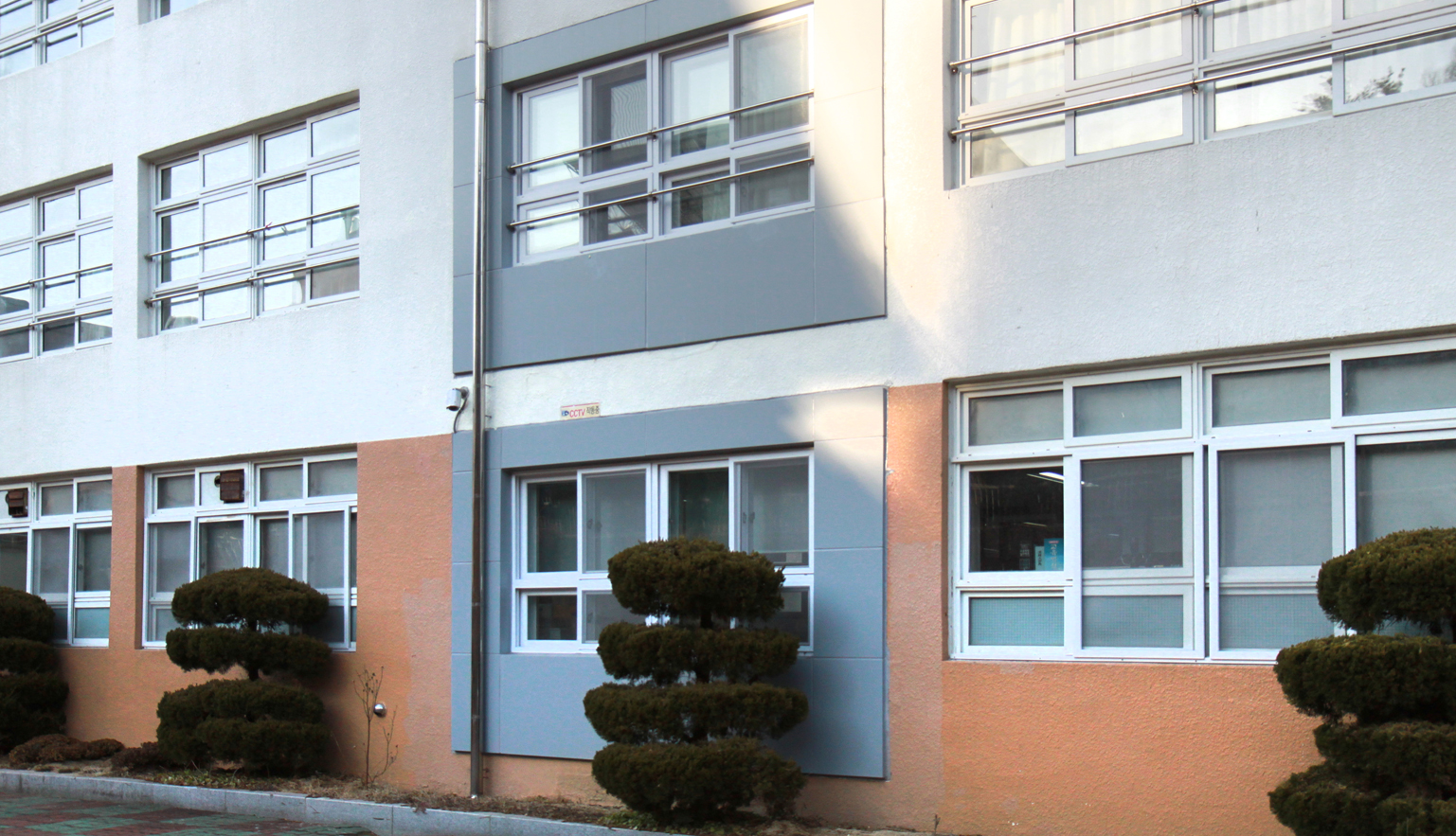

8. 시공 후
1. 철골프레임 공장 선 제작
2. 보양 및 비계 설치
3. 기존 마감재 철거 및 면처리
4. 자제 현장반입 및 검사
5. 철골프레임 설치
6. 거푸집 설치 및 모르타르 타설
7. 마감재 설치
8. 시공 후
