[내진성능평가 및 보강설계]조적채움벽 면외방향의 검토
0
1
以聽得心2024-12-23 09:33
조적채움벽의 면외전도 검토시, 조적벽체의 아치작용을 고려할 수 있는지 여부를 판단하기 위해서 우선적으로
조적벽체의 높이와 두께비를 검토하게 되어 있습니다.
이는 면외방향으로 변형시 벽체가 회전하게 되면 일부구간에 인장력이 발생하고 일부구간 압축응력이
발생하는 휨거동을 기반으로 한다고 생각합니다.
동일한 높이에 대해서 두께가 더 두껍다고 하면 아무래도 변형이 증가하더라도 해당벽체 단면내에 압축응력이 더 증가하고
면외방향 변형이 더 억제될 것으로 예상할 수 있습니다.
이후에 면외강도에 대한 계산에서는 조적채움벽의 입면의 면적을 기반으로 면외강도를 계산하고 있습니다.
질문하신 내용의 "1번" 으로 계산하도록 하고 있습니다.
"학교시설 내진성능평가법(선형평가) 활용을 위한 예제집" 등을 보시면 이러한 조적벽체의 면외강도 산정에 대한
예제가 있으니까, 참조하시면 될거 같습니다.
감사합니다.
조적벽체의 높이와 두께비를 검토하게 되어 있습니다.
이는 면외방향으로 변형시 벽체가 회전하게 되면 일부구간에 인장력이 발생하고 일부구간 압축응력이
발생하는 휨거동을 기반으로 한다고 생각합니다.
동일한 높이에 대해서 두께가 더 두껍다고 하면 아무래도 변형이 증가하더라도 해당벽체 단면내에 압축응력이 더 증가하고
면외방향 변형이 더 억제될 것으로 예상할 수 있습니다.
이후에 면외강도에 대한 계산에서는 조적채움벽의 입면의 면적을 기반으로 면외강도를 계산하고 있습니다.
질문하신 내용의 "1번" 으로 계산하도록 하고 있습니다.
"학교시설 내진성능평가법(선형평가) 활용을 위한 예제집" 등을 보시면 이러한 조적벽체의 면외강도 산정에 대한
예제가 있으니까, 참조하시면 될거 같습니다.
감사합니다.
학교시설 내진성능평가 및 보강 매뉴얼(2021) 6.1.5 (1)항에 의하면
6.1.5 면외방향의 검토
(1) 조적채움벽의 면내방향 거동 이외에도 면외방향의 전도에 대해 검토되어야 한다. 벽체의 면외방향 관성력에 대한 거동은 힘지배 거동으로 고려한다. 다만, 양쪽면에 양호한 모르타르 마감이 있어서 골조와의 접촉면이 채워져 있다고 판단되는 순높이 3.3m 이하, 두께 1.0B 이상인 조적채움벽은 면외방향의 검토를 생략할 수 있다.
[ 검토]
학교 교사동 : 중요도 게수 1.2 / 1400년 재현주기 : 인명안전
순길이 Lm : 6750 mm
순높이 hm : 2900 mm
두께 tm : 190 mm
상태 : 양호, 몰탈밀실
설계기준 압축강도 : 6.2MPa
인명안전 검토시 해당 건물의 Sxs = 0.176 x 2.5 x 1.40 x 2/3 x 1.2 = 0.4928
높이-두께비 hm/tm = 15.26 < 25 : 아치작용을 기대할 수 있음
면외 검토생략 가능 높이-두께비 상한치 14를 초과함으로 면외방향 검토필요
[질의사항]

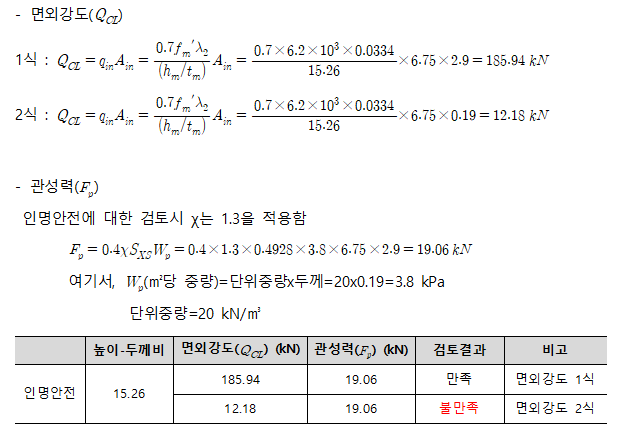

면외강도 산정시
Ain : 조적채움벽의 입면의 면적은 어떤 면적을 의미하는지 질의드립니다.
1식의 경우 순길이 x 순높이
2식의 경우 순길이 x 두께
* 만약 2식의 경우라면 매뉴얼 6.1.5 (1)항은 어떤 의미인 것인지, 대부분의 조적채움벽은 전도에 대해 안전하지 못하는 것으로 생각됩니다.
